一、概述

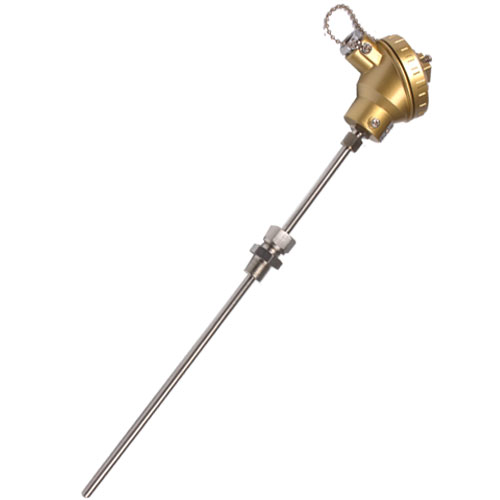

WRNK-331铠装热电偶（防水式活动螺纹安装 镍铬-镍硅热电偶）通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0-1100℃范围内的液体、蒸汽和气体等介质以及固体表面的温度。

二、产品标准

IEC584

GB／T16839-1997

三、规格及型号

型号	分度号	测温范围℃	保护管材质	安装固定装置
WRPK-231	S	0~1300	GH3039	无固定装置
WRMK-231	N	0~1100	GH3039
		0~800	1Cr18Ni9Ti
WRNK-231	K	0~1100	GH3030
		0~800	1Cr18Ni9Ti
WREK-231	E	0~600	1Cr18Ni9Ti
WRCK-231	T	0~350	1Cr18Ni9Ti
WRFK-231	J	0~500	1Cr18Ni9Ti

四、产品图纸



五、产品特点

1、 热响影时间少，减小动态误差

2、 可弯曲安装使用

3、 测量范围广

4、 机械强度高，耐压性能好

六、工作原理

铠装热电偶的电极是由两根不同导体的金属材料组成，当测量端与参比端在温差时，就会产生热电势，这种电势就叫输出的毫伏信号（mV），工作仪表就会利用这一原理进行转换处理这种热电势，使其能够显示出所对应的温度值。

七、产品的常温绝缘电阻

铠装偶在环境温度为20±15°C，相对湿度不大于80%试验电压为500±50V(直流)电极与外套管之间的绝缘电阻>1000MΩ。即1m长的试样的绝缘电阻为1000MΩ；10m长的试样的绝缘电阻为100MΩ。

订货需知：

1.   注明热电偶型号、分度号、使用温度范围。

2.   热电偶点数、热电偶保护管材质、直径、长度等。

3.   有紧固件、法兰装置的，需要提供先关尺寸。
