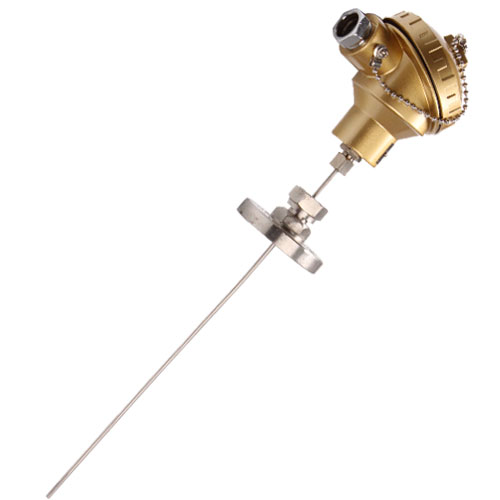

活动法兰安装式铠装热电偶-铂睿测控

       无锡铂睿测控仪表有限公司是专业研发、生产热电偶，铠装热电偶，热电阻，双金属温度计，温度变送器的测控仪表厂家， 温度仪表高新技术企业,守合同重信用单位,可根据客户要求订制产品,品质放心有保障，欢迎来电咨询产品价格！更多产品请浏览公司主页www.wxbrck.com。
一、概述

    铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等优点，它与装配式热电偶、热电阻一样，作为测量温度的传感器，通常和显示仪表、记录仪和电子调节器配套使用，同时亦可以作为装配式热电偶的感温元件。它可以直接测量各种生产过程中从0℃～1300℃范围内的液体、蒸汽和气体介质以及固体表面的温度。

    铠装热电偶与一般工业热电偶一样，与显示仪表等配套，在一定的使用范围内对气体、液体介质或固体表面温度进行自动检测或自动调节。

二、工作原理

    铠装热电偶是由两种不同成份的导体两端经焊接，形成回路，直接测温端叫测量端，接线端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应温度值。

    铠装热电偶的热电动势将随着测量端的温度升高而增长，热电动势的大小只和铠装热电偶导体材质以及两端温差有关，和热电极的长度，直径无关。

铠装热电偶的结构是由导体，绝缘氧化镁和1Cr18Ni9Ti不锈钢保护管经多次拉制而成，铠装热电偶产品主要由接线盒，接线端子和铠装热电偶组成基本结构，并配以各种安装固定装置组成。铠装热电偶分绝缘式和接壳式两种。

    防爆铠装热电偶是利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花，电弧和危险温度的零部件都密封在接线盒腔内，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行隔爆。

三、铠装热电偶特点

1、热响应时间少，减小动态误差;

2 、可弯曲安装使用;

3 、测量范围大;

4 、机械强度高，耐压性能好;

四、技术参数

1、产品执行标准

IEC584 IEC1515 GB／T16839－1997 JB／T5582－91

2、常温绝缘电阻

铠装偶在环境温度为20±15℃，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥1000MΩ.m。即1m长的试样的绝缘电阻为1000MΩ；10m长的试样的绝缘电阻为100MΩ。

3、测温范围及允差
