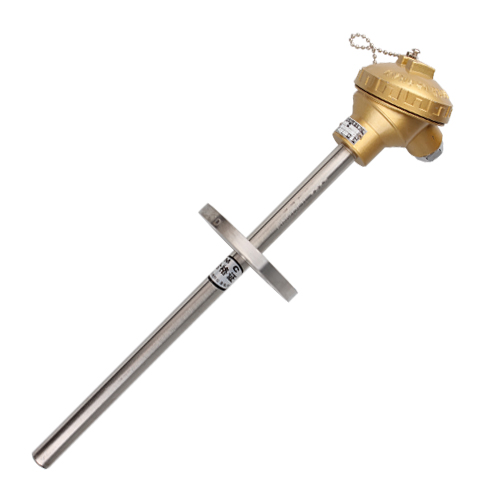

WZ系列工业用热电阻作为温度测量传感器,通常与温度变送器,调节器以及显示仪表等配套使用,组成过程控制系统,用以直接测量或控制各种生产过程中-200℃-500℃范围内的液体,蒸汽和气体介质以及固体表面的温度.
热电阻是利用物质在温度变化时本身电阻也随着发生变化的特性来测量温度的.当被测介体中有温度剃度存在时,所测的温度是感温元件所在范围介质中的平均温度.
尽管各种热电阻的外形差异很大,但是它们的基本结构却大致相似,一般有感温元件,绝缘套管,保护管,和接线盒等主要部分组成
特点 ：
·测温精度高；
·机械强度高，耐压性能好；
·进口薄膜电阻元件，性能可靠稳定。
工作原理 ：
热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
|
类 别 |
型 号 |
分度号 |
测温范围℃ |
保护管 材 料 |
直径d mm |
热响应时间 T 0.5 S |
|
单支铂热电阻
|
WZP-430 |
Pt100 （BA1BA2） |
-200~420 |
不锈钢1Cr18Ni9Ti 不锈钢 0Cr18Ni12M02Ti |
Φ16 |
<90 |
|
WZP-431 |
Φ12 |
<30 |
||||
|
双支铂热电阻 |
WZP2-430 |
Φ16 |
<90 |
|||
|
WZP2-431 |
Φ12 |
<90 |
||||
|
铜热电阻 |
WZC-430 |
Cu50 |
-50~100 |
不锈钢1Cr18Ni9Ti |
Φ12 |
<120 |
固定法兰型号规格对照表
|
产品型号 |
固定式法兰盘规格（专业标准） |
|||
|
D0 |
D1 |
D3 |
D4 |
|
|
WZP-430 |
Ф95 |
Ф65 |
Ф45 |
Ф16 |
|
WZP-431 |
Ф95 |
Ф65 |
Ф45 |
Ф12 |
|
WZP2 -430 |
Ф95 |
Ф65 |
Ф45 |
Ф16 |
|
WZP2 -431 |
Ф95 |
Ф65 |
Ф55 |
Ф12 |
热电阻长度规格（mm）
|
Φ16 |
防水式430、431Φ12
|
||
|
总长L |
置深l |
总长L |
置深l |
|
300 350 400 450 550 650 900 1150 1400 1650 2150 |
150 200 250 300 400 500 750 1000 1250 1500 2000 |
225 250 300 350 450 550 650 900 1150 |
75 100 150 200 300 400 500 750 1000
|
