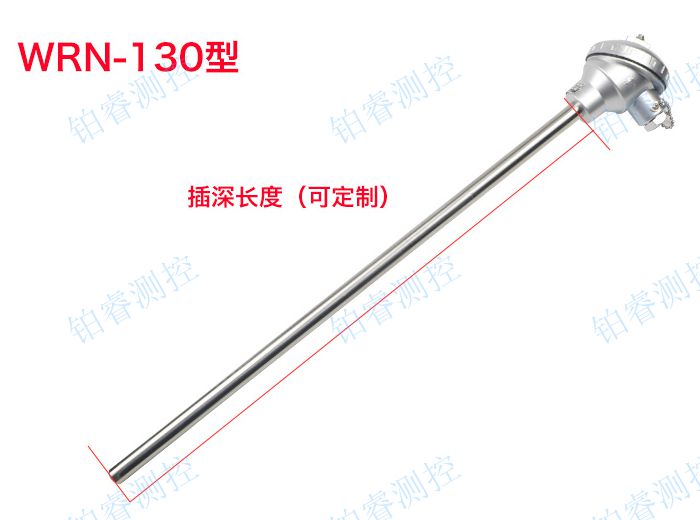

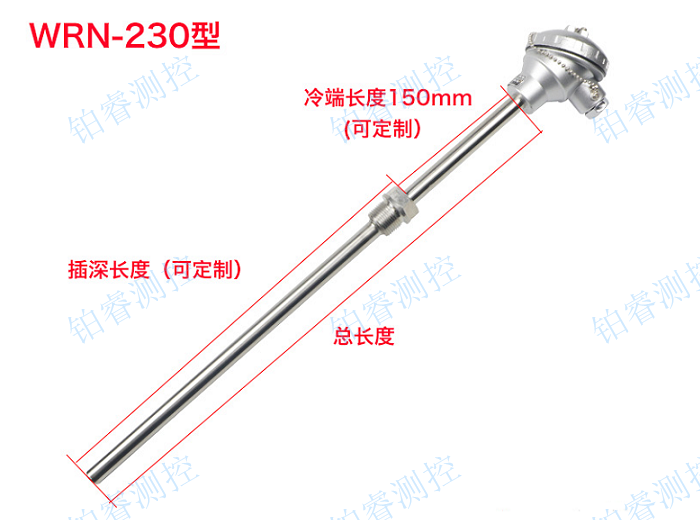

温度传感器K型不锈钢热电偶WRN-130/230退火炉测温

产品时间:2021-03-22

简要描述:

无锡铂睿测控仪表有限公司是专业研发、生产普通 热电偶、铠装热电偶、耐磨热电偶、防爆热电偶 测控仪表厂家,温度仪表高新技术企业,守合同重信用单位,可根据客户要求订···

详细介绍
       无锡铂睿测控仪表有限公司是专业研发、生产普通热电偶、铠装热电偶、耐磨热电偶、防爆热电偶测控仪表厂家,温度仪表高新技术企业,守合同重信用单位,可根据客户要求订制产品,品质放心有保障,欢迎来电咨询产品价格!更多产品请浏览公司主页www.wxbrck.com。
产品详情
PRODUCT DETAILS
一、概述
工业用装配式热电偶作为一种温度传感器,通常和显示仪表,记录仪表和电子调节器配套使用。装配式热电偶可以直接测量各种生产中从0℃到1800℃范围的液体蒸汽和气体介质以及固体的表面温度。
根据 规定,我公司生产符合IEC国际标准分度号的铂铑 30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-康铜等等的装配式热电偶。

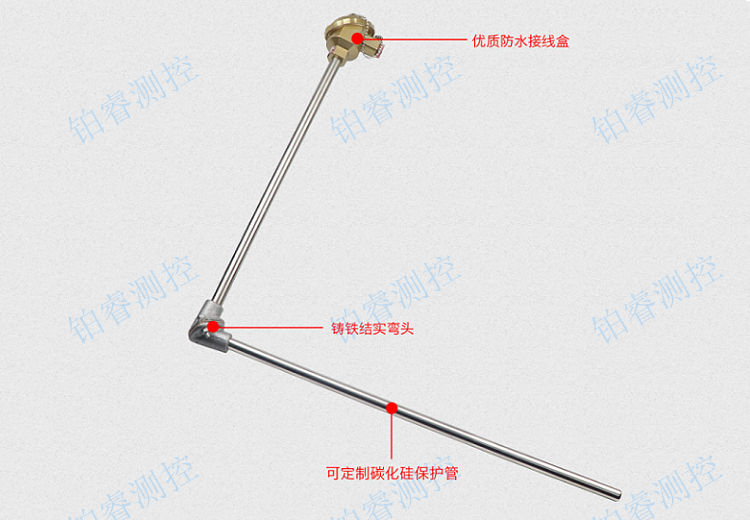

装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
二、产品标准
1、测量范围及允许误差范围
热电偶类别 代号 分度号 测量范围 基本误差限
镍铬-康铜 WRK E 0~800℃ ±0.75%t
镍铬-镍硅 WRN K 0~1300℃ ±0.75%t
铂铑13-铂 WRB R 0~1600℃ ±0.25%t
铂铑 10-铂 WRP S 0~1600℃ ±0.25%t
铂铑30-铂铑 6 WRR B 0~1800℃ ±0.25%t
注:t为感温元件实测温度值(℃)
2、热电偶时间常数
热惰性级别 时间常数(秒) 热惰性级别 时间常数(秒)
90-180 10-30
30-90 <10
3、热电偶公称压力:一般是指在工作温度下保护管所能承受的静态外压而破裂。
4、热电偶*小插入深度:应不小于其保护套管外径的8-10倍(特列产品例外)
5、绝缘电阻:当周围空气温度为15-35℃,相对湿度<80%时绝缘电阻≥5兆欧(电压100V)。具有防溅式接线盒的热电偶,当相对温度为93± 3℃ 时,绝缘电阻≥0.5兆欧(电压100V)
高温下的绝缘电阻:热电偶在高温下,其热电极(包括双支式)与保护管以及双支热电极之间的绝缘电阻(按每米计)应大于下表规定的值。
规定的长时间使用温度(℃) 试验温度(℃) 绝缘电阻值(Ω)
≥600 600 72000
≥ 800 800 25000
≥1000 1000 5000
三、产品选型资料

W R 规格 内容
    R   铂铑30-铂铑6
P   铂铑10-铂
N   镍铬-镍硅
E   镍铬-铜镍(镍铬-康铜)




- 1   无固定式装置式
2   固定螺纹式
3   活动式法兰

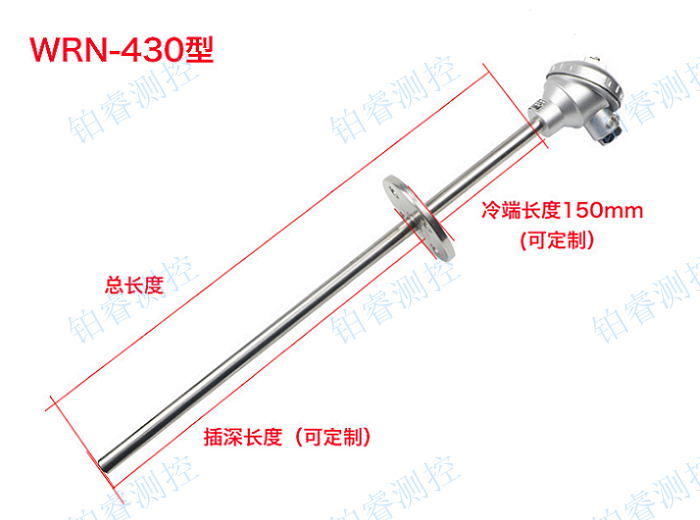

4   固定法兰式
5   活动法兰角尺形式
6   固定螺纹锥形保护管式
安装固定形式 2   防溅式
3   防水式
4   隔爆式
接线盒形式 0 16mm保护管
1 25mm保护管(双层套管)
2 16mm高铝质管(单层套管)
3 20mm高铝质管
设计序号
W R -
订货需知:
1. 注明热电偶型号、分度号、使用温度范围、精度等级。
2. 热电偶保护管直径、长度(插入深度)、材质等。
3. 有紧固件、法兰装置的,需要提供先关尺寸。
