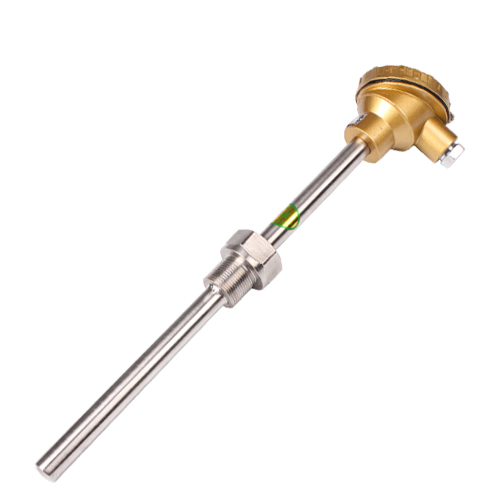

螺纹安装热电偶产品概述:

工业用装配式热电偶作为测量温度的变送器通常和显示仪表、记录仪表和电子调节器配套使用.它可以直接测量各种生产过程中从0°C到1800°C范围的液体、蒸汽和气体介质以及固体的表面温度。

根据国家规定，我公司生产符合IEC国际标准分度号的铂铑30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-康铜等等的装配式热电偶。

□主要技术指标

温度测量范围和允许误差

注“t”为感温元件实测温度

·热响应时间

在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T_0.5表示。

·热电偶公称压力　

一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。

·热电偶*小置入深度　　

应不小于其保护管外径的8～10倍（特殊产品例外）。

·热电偶绝缘电阻（常温）　　

常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15～35℃，相对湿度45%，大气压力86～106kPa。

a.对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100.

即Rr.L≥100 MΩ。M L＞1m

式中：Rr-热电偶的常温绝缘电阻值MΩ

b.对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100 MΩ

·上限温度绝缘电阻

热电偶的上限温度绝缘电阻应不小于下表现定：

□工作原理

热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就指示出热电偶，产生的热电动势的对应温度值。

热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。

装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。

□型号规格

·固定法兰式热电偶

注1）热响应时间T_0.5<90秒。

2）保护管材料中打“﹟”符号表示双支无此牌号材料。

3）打“﹟”分度号作特殊规格订货。

4) 公称压力：2.5Mpa。

·固定法兰型号规格对照表
