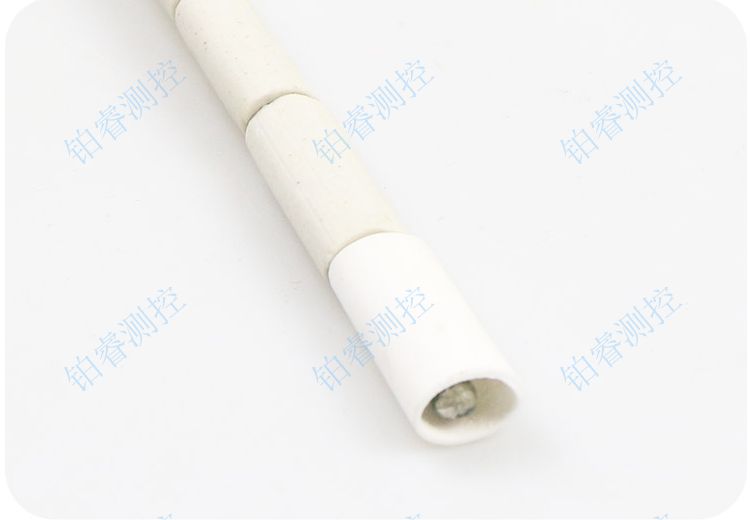

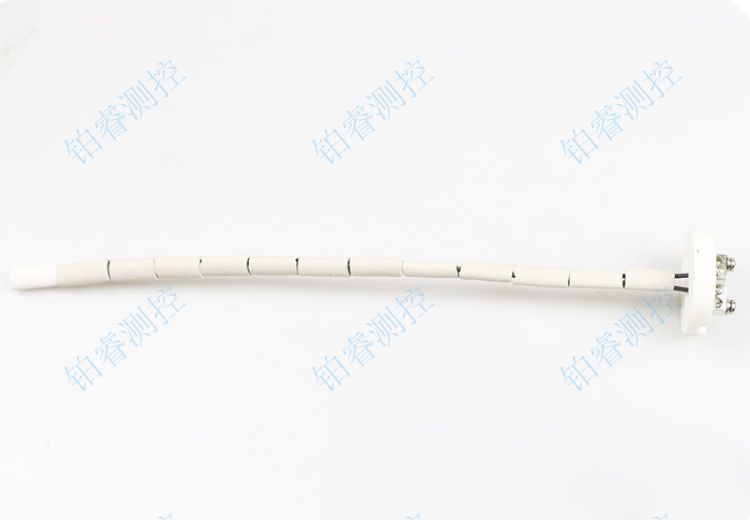

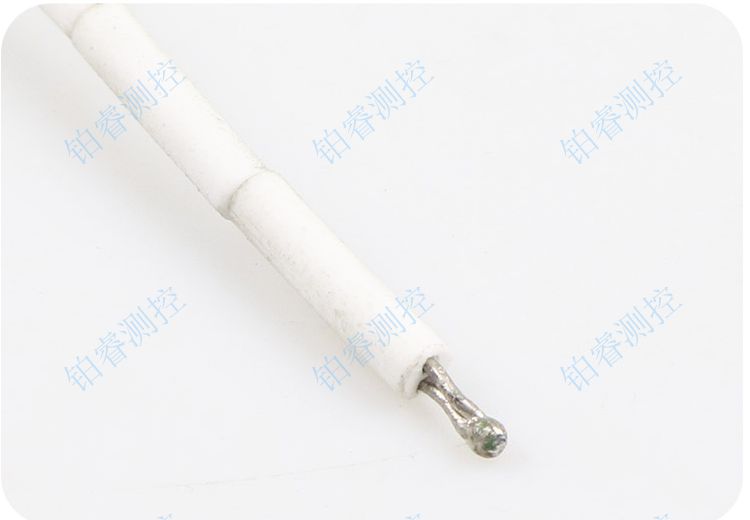

厂家直营 K型热电偶内芯WRN-010 马弗炉热电偶内芯

       无锡铂睿测控仪表有限公司是专业研发、生产普通热电偶、铠装热电偶、耐磨热电偶、防爆热电偶测控仪表厂家，温度仪表高新技术企业,守合同重信用单位,可根据客户要求订制产品,品质放心有保障，欢迎来电咨询产品价格！更多产品请浏览公司主页www.wxbrck.com。
产品详情
PRODUCT DETAILS
一、概述
工业用装配式热电偶作为一种温度传感器，通常和显示仪表，记录仪表和电子调节器配套使用。装配式热电偶可以直接测量各种生产中从0℃到1800℃范围的液体蒸汽和气体介质以及固体的表面温度。
根据 规定，我公司生产符合IEC国际标准分度号的铂铑 30－铂铑6、铂铑10－铂、镍铬－镍硅、镍铬－康铜等等的装配式热电偶。

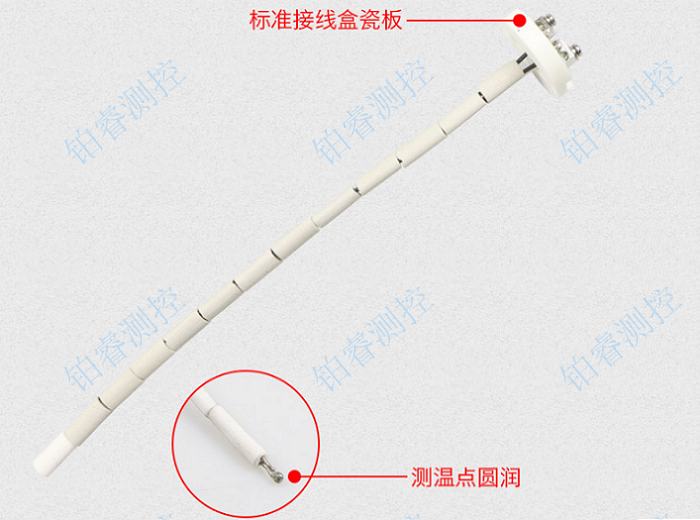

装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
二、产品标准
1、测量范围及允许误差范围

热电偶类别	代号	分度号	测量范围	基本误差限
镍铬－康铜	WRK	E	0～800℃	±0.75%t
镍铬－镍硅	WRN	K	0～1300℃	±0.75%t
铂铑13-铂	WRB	R	0～1600℃	±0.25%t
铂铑 10－铂	WRP	S	0～1600℃	±0.25%t
铂铑30－铂铑 6	WRR	B	0～1800℃	±0.25%t

注：t为感温元件实测温度值（℃）
2、热电偶时间常数

热惰性级别	时间常数（秒）	热惰性级别	时间常数（秒）
Ⅰ	90－180	Ⅲ	10－30
Ⅱ	30－90	Ⅳ	＜10

3、热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
4、热电偶*小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
5、绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）
高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。

规定的长时间使用温度（℃）	试验温度（℃）	绝缘电阻值（Ω）
≥600	600	72000
≥ 800	800	25000
≥1000	1000	5000

三、产品选型资料


W	R	规格					内容
		R					铂铑30-铂铑6
		P					铂铑10-铂
		N					镍铬-镍硅
		E					镍铬-铜镍（镍铬-康铜）
		热 电 偶 材 料	-	1			无固定式装置式
				2			固定螺纹式
				3			活动式法兰
				4			固定法兰式
				5			活动法兰角尺形式
				6			固定螺纹锥形保护管式
				安装固定形式	2		防溅式
					3		防水式
					4		隔爆式
					接线盒形式	0	16mm保护管
						1	25mm保护管（双层套管）
						2	16mm高铝质管（单层套管）
						3	20mm高铝质管
						设计序号
W	R	□	-	□	□	□

订货需知：
1. 注明热电偶型号、分度号、使用温度范围、精度等级。
2. 热电偶保护管直径、长度（插入深度）、材质等。
3. 有紧固件、法兰装置的，需要提供先关尺寸。
