一、概述
工业用装配式热电偶作为一种温度传感器，通常和显示仪表，记录仪表和电子调节器配套使用。装配式热电偶可以直接测量各种生产中从0℃到1800℃范围的液体蒸汽和气体介质以及固体的表面温度。
根据 规定，我公司生产符合IEC国际标准分度号的铂铑 30－铂铑6、铂铑10－铂、镍铬－镍硅、镍铬－康铜等等的装配式热电偶。
装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
二、产品标准
1、测量范围及允许误差范围
|
热电偶类别 |
代号 |
分度号 |
测量范围 |
基本误差限 |
|
镍铬－康铜 |
WRK |
E |
0～800℃ |
±0.75%t |
|
镍铬－镍硅 |
WRN |
K |
0～1300℃ |
±0.75%t |
|
铂铑13-铂 |
WRB |
R |
0～1600℃ |
±0.25%t |
|
铂铑 10－铂 |
WRP |
S |
0～1600℃ |
±0.25%t |
|
铂铑30－铂铑 6 |
WRR |
B |
0～1800℃ |
±0.25%t |
注：t为感温元件实测温度值（℃）
2、热电偶时间常数
|
热惰性级别 |
时间常数（秒） |
热惰性级别 |
时间常数（秒） |
|
Ⅰ |
90－180 |
Ⅲ |
10－30 |
|
Ⅱ |
30－90 |
Ⅳ |
＜10 |
3、热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
4、热电偶*小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
5、绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）
高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。
|
规定的长时间使用温度（℃） |
试验温度（℃） |
绝缘电阻值（Ω） |
|
≥600 |
600 |
72000 |
|
≥ 800 |
800 |
25000 |
|
≥1000 |
1000 |
5000 |
三、产品选型资料
|
W |
R |
规格 |
内容 |
||||
|
R |
铂铑30-铂铑6 |
||||||
|
P |
铂铑10-铂 |
||||||
|
N |
镍铬-镍硅 |
||||||
|
E |
镍铬-铜镍（镍铬-康铜） |
||||||
|
热 电 偶 材 料 |
- |

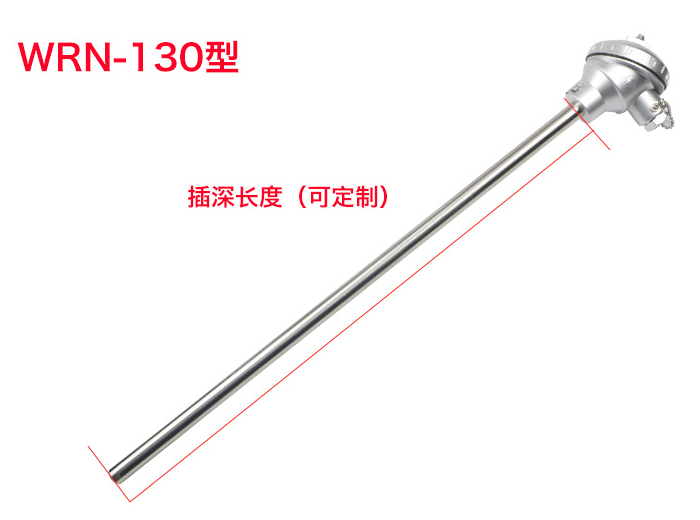

1 |
无固定式装置式 |
||||
|

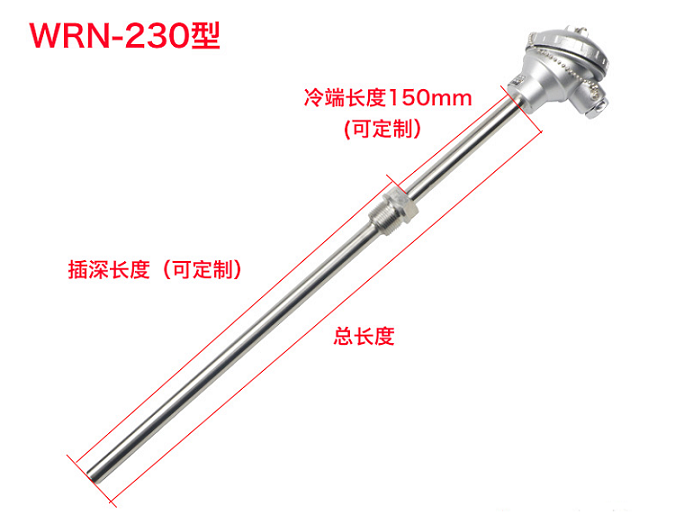

2 |
固定螺纹式 |
||||||
|
3 |
活动式法兰 |
||||||
|
4 |
固定法兰式 |
||||||
|

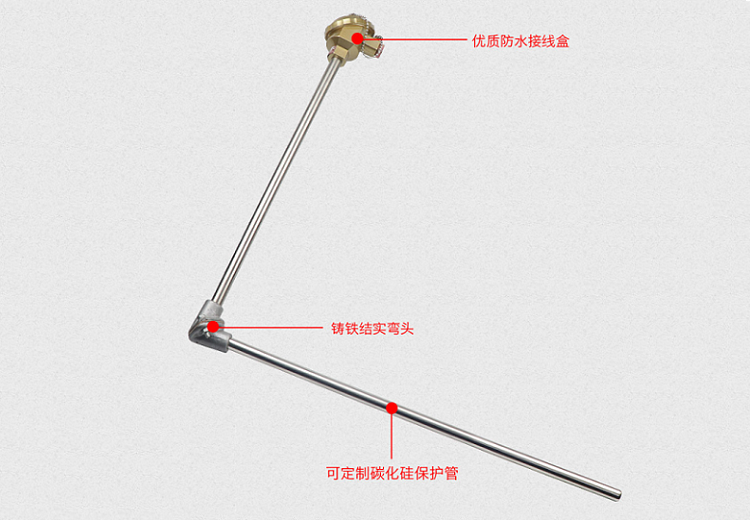

5 |
活动法兰角尺形式 |
||||||
|
6 |
固定螺纹锥形保护管式 |
||||||
|
安装固定形式 |
2 |
防溅式 |
|||||
|
3 |
防水式 |
||||||
|
4 |
隔爆式 |
||||||
|
接线盒形式 |
0 |
16mm保护管 |
|||||
|
1 |
25mm保护管（双层套管） |
||||||
|
2 |
16mm高铝质管（单层套管） |
||||||
|
3 |
20mm高铝质管 |
||||||
|
设计序号 |
|||||||
|
W |
R |
□ |
- |
□ |
□ |
□ |
|
订货需知：
1. 注明热电偶型号、分度号、使用温度范围、精度等级。
2. 热电偶保护管直径、长度（插入深度）、材质等。
3. 有紧固件、法兰装置的，需要提供先关尺寸。
