一、概述

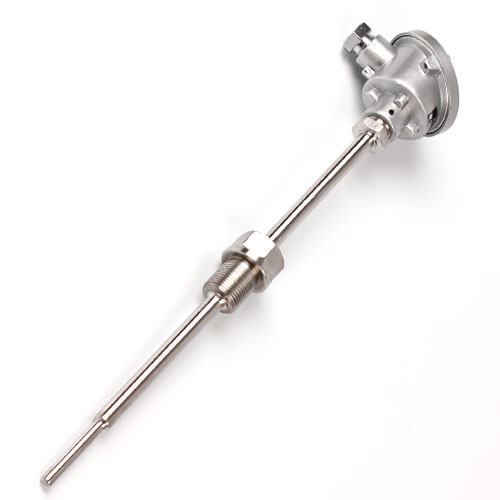

烟道风道热电偶是专业针对电站设计，可以满足30万，60万千瓦等发电机组及辅机测温需要。直接测量各种生产过程中 的-200℃～800℃范围内液体、蒸汽和气体介质以及固体表面温度。热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表 便显示出热电势所对应的温度值。 热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
该产品主要用于电站排烟温度的测量，采用具有耐磨涂层的厚壁保护管或大直径大螺纹的结构形式，具有抗烟气冲刷和排烟机振动的能力。
二、产品标准
IEC584
IEC751
IEC1515
JB/T18622-1997
JB/T8623-1997
GB/T16839-1997
常温绝缘电阻：
热电阻在环境温度为15-35℃，相对湿度不大于80%，试验电压为10-100V(直流）电极与外套管之间的绝缘电阻>100MΩ。
热电阻在环境温度为20±15℃，相对湿度不大于80%，试验电压为500±50V(直流）电极与外套管之间的绝缘电阻>1000Ω.m 。
三、测量范围及允差
|
型号 |
分度号 |
允差等级 |
|||
|
I |
I |
||||
|
允差值 |
允差值 |
允差值 |
允差值 |
||
|
WRN |
K |
±1.5℃ |
-40～+375 |
±2.5℃ |
-40～+333 |
|
±0.004ltl |
375～1000 |
±0.0075ltl |
333～1200 |
||
|
WRM |
N |
±1.5℃ |
-40～+375 |
±2.5℃ |
-40～+333 |
|
±0.004ltl |
375～1000 |
±0.0075ltl |
333～1200 |
||
|
WRE |
E |
±1.5℃ |
-40～+375 |
±1.5℃ |
-40～+333 |
|
±0.004ltl |
375～800 |
±0.004ltl |
333～900 |
||
|
WRF |
J |
±1.5℃ |
-40～+375 |
±1.5℃ |
-40～+333 |
|
±0.004ltl |
375～750 |
±0.004ltl |
333～750 |
||
|
WRC |
T |
±1.5℃ |
-40～+125 |
±1℃ |
-40～+133 |
|
±0.004ltl |
125～350 |
±0.0075ltl |
133～350 |
||
订货需知：
1、注明热电偶型号、分度号、使用温度范围。
2、热电偶点数、热电偶保护管材质、直径、长度等。（保护管总长L=l 150，特殊插入深度及其保护管材质可按协议定货）
3、有紧固件、法兰装置的，需要提供先关尺寸。
