一、概述

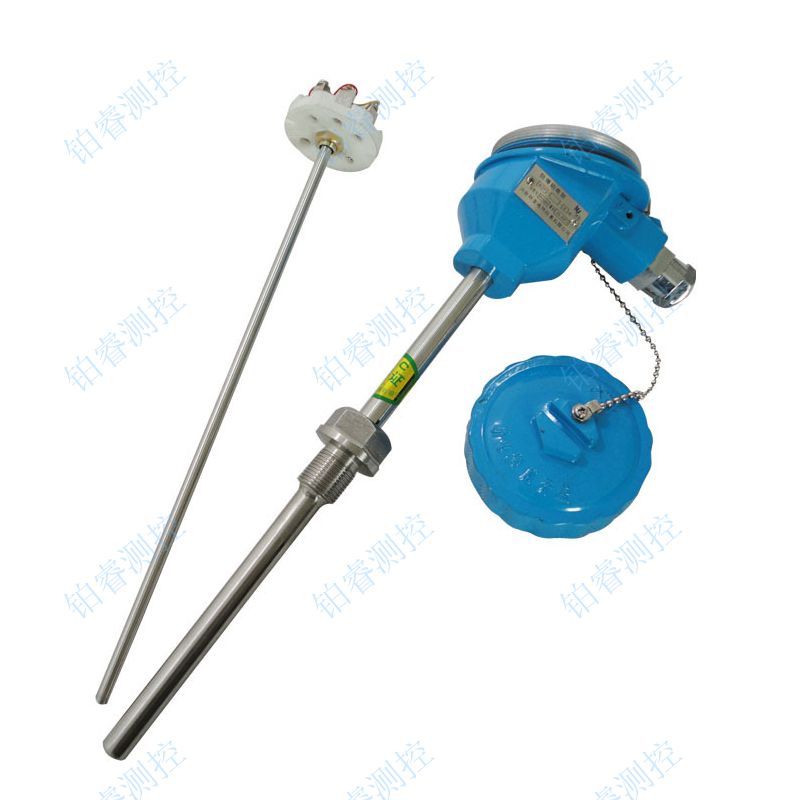

隔爆热电偶是一种温度传感器，隔爆热电偶在化学工业自控系统中应用极广，隔爆热电偶通过温度传感器，产品可以现场显示并可将控制对象的温度参数变成电信号，传递给显示、记录和调节仪，对系统施行检测、调节和控制。
在化工厂，生产现场常伴有各种易燃、易爆等 化学气体、蒸汽，如果使用普通的热电偶非常不安全，极易引起环境气体爆炸。因此，在这些场合必须使用隔爆热电偶作温度传感器，本公司生产的隔爆型热电偶产品,适用于 dⅡCT6温度组别区间内的具有爆炸性气体危险的场所内。
二、产品标准
热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m。
三、测温范围及允差
|
型号 |
分度号 |
允许误差与偶材等级 |
|||
|
I级 |
II级 |
||||
|
允差值 |
测温范围℃ |
允差值 |
测温范围℃ |
||
|
WRN |
K |
±1.5℃ ±0.004│t│ |
-40～+375 375～1000 |
±2.5℃ ±0.0075│t│ |
-40～+333 333～1200 |
|
WRM |
N |
±1.5℃ ±0.004│t│ |
-40～+375 375～1000 |
±2.5℃ ±0.0075│t│ |
-40～+333 333～1200 |
|
WRE |
E |
±1.5℃ ±0.004│t│ |
-40～+375 375～800 |
±1.5℃ ±0.004│t│ |
-40～+333 333～900 |
|
WRF |
J |
±1.5℃ ±0.004│t│ |
-40～+375 375～750 |
±1.5℃ ±0.004│t│ |
-40～+333 333～750 |
|
WRC |
T |
±1.5℃ ±0.004│t│ |
-40-～+125 125～350 |
±1℃ ±0.0075│t│ |
-40～+333 133～350 |
|
WRP |
S |
±1℃ ±[1+0.003（t-1100）] |
0～+1100 1100～1600 |
±2.5℃ ±0.0025│t│ |
0～600 600～1600 |
注：1）热电偶I级按协议订货
2）保护管其余材质根据协议订货
四、防爆等级一览表
|
防爆级别 |
|
认证机构 |
|
dIIB T4 |
|
NEPSI |
|
dIIB T4 |
|
NEPSI |
|
dII CT5 |
|
NEPSI |
|
dII CT5 |
|
NEPSI |
|
iaIICT6 |
|
NEPSI |
注：NEPSI防爆认证系 仪器仪表防爆安全监督检验站。
五、产品特点
多种防爆形式，防爆性能好
压簧式感温元件，抗振性能好
测量范围大
机械强度高，耐压性能好
六、选型方法
|
温度仪表 |
W |
|||||
|
R热电偶 |
||||||
|
感温元件材料 |
||||||
|
N镍铬—铜镍 |
||||||
|
E镍铬—镍硅 |
||||||
|
F铁－铜镍 |
||||||
|
C铜－铜镍 |
||||||
|
偶丝对数 |
||||||
|
无—单支 |
||||||
|
2－双支 |
安装固定形式 |
|||||
|
2固定螺纹 |
||||||
|
4固定法兰 |
||||||
|
6固定螺纹锥形式 |
||||||
|
接线盒形式 |
||||||
|
4－隔爆式 |
||||||
|
保护管直径 |
||||||
|
0－φ16 |
||||||
|
1－φ20 |
订货需知：
1. 注明热电偶型号、分度号、使用温度范围。
2. 热电偶点数、热电偶保护管材质、直径、长度等。
3. 有紧固件、法兰装置的，需要提供先关尺寸。
