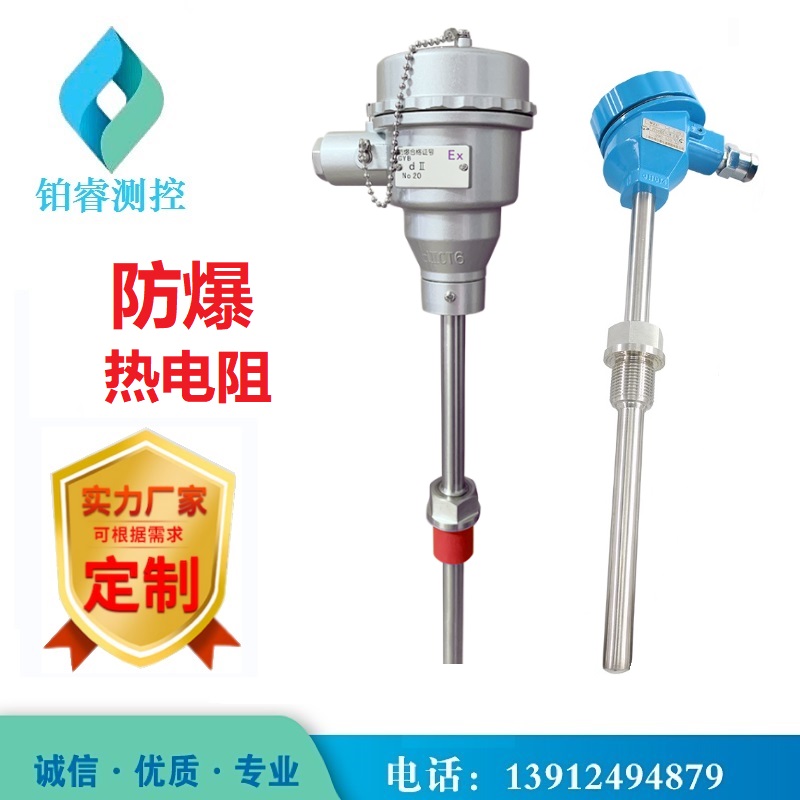

防爆热电阻的正确安装方式？

    热电阻是其阻值是温度的函数，即温度变化其阻值也发生变化。根据其在25度时的电阻值，热电阻分为PT-100、PT-50、PT-1000等。使用热电阻测量温度时必须通过电桥将电阻值的变化转变为电压的变化。 热电偶其两端的电压是温度的函数，即温度变化其两端直流电压也发生变化。根据其正负极材料的不同，分为T型（铜-康铜）、K型（镍铬-镍铝）、J型、S型等。

     防爆热电阻正确安装方式首先我们在正确安装之前,要了解其原理和构造,以便于深入的了解,这样才能更好的正确安装。

    隔爆型热电阻隔爆型热电阻通过特殊结构的接线盒,把其外壳内部爆炸性混合气体因受到火花或电弧等影电阻体的断路修理必然要改变电阻丝的长短而影响电阻值,为此更换新的电阻体为好,若采用焊接修理,焊后要校验合格后才能使用。

防爆热电阻技术参数
压簧式感温元件,抗振性能好;测量**度高;机械强度高,耐压性能好;进口薄膜电阻元件,性能可靠稳定;

防爆等级:exdⅡct4exdⅡct6exiact4/exiact6

防护等级ip65电气出口m20×1.51/2?npt

防爆热电阻工作原理
    防爆热电阻利用间隙隔爆原理,设计具有足够强度的接线盒等部件,将所有会产生火花、电弧和危险温度的零部件都密封在接线盒腔内,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火焰和温度传不到腔外,从而进行测温。

防爆热电阻安装要求
    对热电阻的安装,应注意有利于测温准确,安全可考及维修方便,而且不影响设备运行和生产操作.要满足以上要求,在选择对热电阻的安装部位和插入深度时要注意以下几点:

1、为了使热电阻的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电阻.

2、带有保护套管的热电阻有传热和散热损失,为了减少测量误差,热电偶和热电阻应该有足够的插入深度:

(1)对于测量管道中心流体温度的热电阻,一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装).如被测流体的管道直径是200毫米,那热电阻插入深度应选择100毫米;

(2)对于高温高压和高速流体的温度测量(如主蒸汽温度),为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电阻.浅插式的热电阻保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电阻的标准插入深度为100mm;

(3)当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管

(4)假如需要测量是烟道内烟气的温度,尽管烟道直径为4m,热电阻插入深度1m即可.
