一体化温度变送器的工作原理及技术参数？

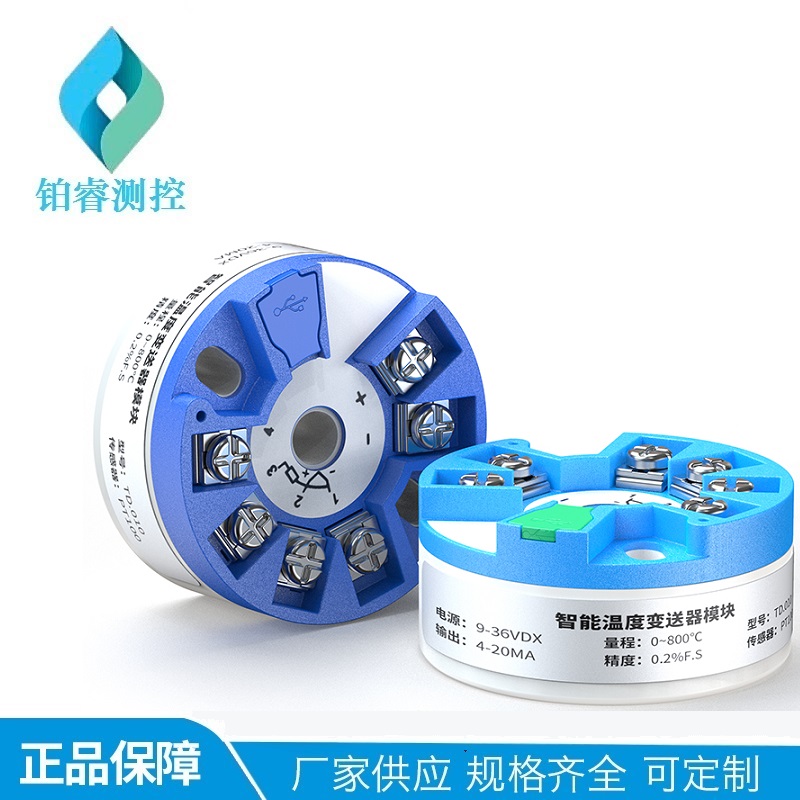

一体化温度变送器的工作原理
销售热线：0550-7512882，热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入到运算放大器进行信号放大，放大的信号一路经v/i转换器计算处理后以4－20ma直流电流输出；另一路经a/d转换器处理后到表头显示。变送器的线性化电路有两种，均采用反馈方式。对热电阻传感器，用正反馈方式校正，对热电偶传感器，用多段折线逼近法进行校正。一体化数字显示温度变送器有两种显示方式。lcd显示的温度变送器用两线制方式输出，led显示的温度变送器用三线制方式输出。

一体化温度变送器的主要技术参数
1、输入信号：热电偶：k、e、j、b、s、t、n。智能型温度变送器的输入信号可通过手持器和pc机任意设置；

2、输出信号：在量程范围内输出4－20ma直流信号，与热电偶或热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4－20ma直流信号同时叠加符合hart标准协议通信；隔离式温度变送器：输入与输出相隔离，隔离电压500v，增加了抗共模干扰能力，更适合与计算机连网使用；

3、基本误差：0.5%fs、0.2%fs、智能型0.2%fs；

4、接线方式：二线制

5、显示方式：四位lcd显示现场温度，智能型四位lcd可通过pc机或手持器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数；

6、工作电压：普通型号12v-35v，智能型12v-45v，额定工作电压为24v

7、允许负载电阻：500ω（24vdc供电）；极限负载电阻r（max）=50(vmin-12),例如在额定工作电压24v时，负载电阻可在0-600ω范围内选择使用。

8、工作环境：a:环境温度-25-+80℃（常规型）

-25-+70℃（数显型）
-25-+75℃（智能型）
b:相对湿度：5%-95%
c:机械振动f≤50hz, 振幅≤0.15mm
d:无腐蚀气体或类似的环境；

9、 环境影响系数：δ≤0.05%/℃。
