耐磨热电偶的应用及定律？

一、耐磨热电偶的应用

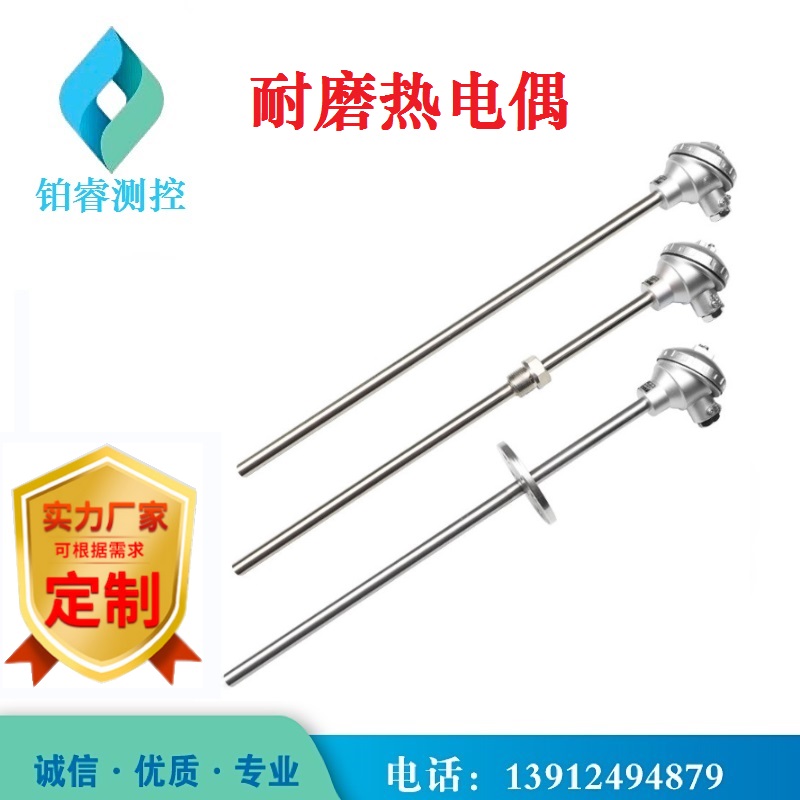

     耐磨热电偶是冶金、化工、水泥厂、电厂、流化床锅炉行业运用在高温及耐磨环境中比较理想的测量温度传感器。WR系列耐磨热电偶采用等离子喷漆技术、高铬铸铁和高温合金不同材料制成的耐磨保护管，专门为高、中、低温耐磨环境的测量场合设计制造的，可适用于循环流化床、沸腾炉、水泥回转窑尾烟室。

二、耐磨热电偶工作应用的定律

1、均质导体定律

　　由同一种均质材料（导体或半导体）两端焊接组成闭合回路，无论导体。截面如何以及温度如何分布，将不产生接触电势，温差电势相抵消，回路中总电势为零。

　　可见，耐磨热电偶由两种不同的均质导体或半导体构成。若热电极材料不均匀，由于温度梯存在，将会产生附加热电势。

　　2、中间导体定律

　　在耐磨热电偶回路中接入中间导体（第三导体），只要中间导体两端温度相同，中间导体的引入对耐磨热电偶回路总电势没有影响，这就是中间导体定律。

　　应用：依据中间导体定律，在耐磨热电偶实际测温应用中，常采用热端焊接、冷端开路的形式，冷端经连接导线与显示仪表连接构成测温系统。

　　有人担心用铜导线连接耐磨热电偶冷端到仪表读取mV值，在导线与耐磨热电偶连接处产生的接触电势会使测量产生附加误差。根据这个定律，是没有这个误差的！

　　3、中间温度定律

　　耐磨热电偶回路两接点（温度为T、T0）间的热电势，等于耐磨热电偶在温度为T、Tn时的热电势与在温度为Tn、TO时的热电势的代数和。Tn称中间温度。


应用：由于耐磨热电偶E-T之间通常呈非线性关系，当冷端温度不为0摄氏度时，不能利用已知回路实际热电势E（t，t0）直接查表求取热端温度值;也不能利用已知回路实际热电势E（t，t0）直接查表求取的温度值，再加上冷端温度确。定热端被测温度值，需按中间温度定律进行修正。初学者经常不按中间温度定律来修正！

　　4、参考电极定律

　　用高纯度铂丝做标准电极，假设镍铬-镍硅耐磨热电偶的正负极分别和标准电极配对，他们的值相加是等于这支镍铬-镍硅的值。
