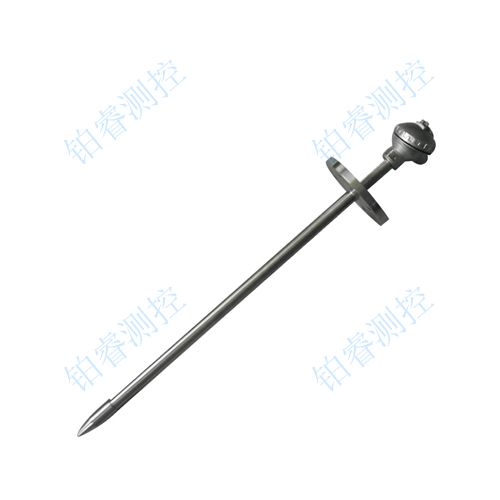

WRFT-密炼机耐磨热电偶-铂睿测控

产品时间:2021-04-09

简要描述:

无锡铂睿测控仪表有限公司是专业研发、生产 热电偶,热电阻,双金属温度计,温度变送器 的测控仪表厂家, 温度仪表高新技术企业,守合同重信用单位,可根据客户要求订制···

详细介绍
       无锡铂睿测控仪表有限公司是专业研发、生产热电偶,热电阻,双金属温度计,温度变送器的测控仪表厂家, 温度仪表高新技术企业,守合同重信用单位,可根据客户要求订制产品,品质放心有保障,欢迎来电咨询产品价格!更多产品请浏览公司主页www.wxbrck.com。

产品详情

PRODUCT DETAILS

一、概述

密炼机用耐磨热电偶是用于测量橡胶密炼机密炼室中胶温的控温元件,属于温度自控装置中的一种温度传感器。它是由耐磨头、热电偶外壳、热电偶丝组成,耐磨头固定在热电偶外壳的前端部,热电偶丝焊在耐磨头顶部,其两极绝缘,耐磨头内填充导热系数高于热电偶外壳的高导热材料,并用密封圈封闭。该热电偶可减小测量温度滞后,明显提高测量灵敏度和使用寿命。

密炼机用耐磨热电偶主要用于对密炼机密炼室内橡胶进行 测量。

密炼机用耐磨热电偶是由耐磨头、热电偶外壳、热电偶丝组成,其特征在于耐磨头固定在热电偶外壳的前端部,热电偶丝焊在耐磨头顶部,其两极绝缘,耐磨头内填充导热系数高于热电偶外壳的高导热材料,并用密封圈封闭。

二、产品标准

使用温度: 0~250℃

分度号:J(K)

热响应时间:<1.0s

精度:±1.5℃

型号: WRFT-(益阳、精元、W&P)GK270(255)、400、410、420、580(大连)F270、370、650(神钢)BB270、370(Farrel)FR270,意大利POMINI420。

分度号:K、S、J、Pt100

测量范围:0-200、0-1400、0-250(℃)

允差等级国标: 热响应时间2(s)

联接型式多种可选择

结构特征防进口

三、产品特点

密炼机用耐磨热电偶 部分采用航空工业用超高强度合金制造,其屈服强度δ0.2>1100MPa(1Cr18Ni9Ti为206MPa),抗拉强度δb>1300MPa(1Cr18Ni9Ti为520MPa),在密炼室内超高压力下不变形,特殊专利设计其灵敏度不低于同类进口产品,耐磨部门采用加厚处理,连续工作寿命不低于4000h,在实际使用中有多次超过9000h的记录,接线盒采用仿进口接线盒,双螺栓固定,避免盒盖脱掉进入胶料中,引发品质事故。

高温耐磨头系本公司自主开发的耐磨合金整体盲孔加工,其在电厂循环流化床锅炉,沸腾炉及水泥厂旋转窑窑尾等有高温颗粒强烈冲刷的场合表现出色.长时间高温(正常运行温度>1000度),强腐蚀(高硫气氛),高速固体颗粒冲刷(8mm直径,速度>5m/s)情况下,使用寿命超过1年。

四、工作原理

在热电偶回路中接入第三种金属材料时,只要该材料两个接点的温度相同,热电偶所产生的热电势将保持不变,即不受第三种金属接入回路中的影响。因此,在热电偶测温时,可接入测量仪表, 测得热电动势后,即可知道被测介质的温度。

两种不同成份的导体(称为热电偶丝材或热电极)两端接合成回路,当接合点的温度不同时,在回路中就会产生电动势,这种现象称为热电效应,而这种电动势称为热电势。热电偶就是利用这种原理进行温度测量的,其中,直接用作测量介质温度的一端叫做工作端(也称为测量端),另一端叫做冷端(也称为补偿端);冷端与显示仪表或配套仪表连接,显示仪表会指出热电偶所产生的热电势。

附:热电偶冷端补偿计算方法:从毫伏到温度:测量冷端温度,换算为对应毫伏值,与热电偶的毫伏值相加,换算出温度。 从温度到毫伏:测量出实际温度与冷端温度,分别换算为毫伏值,相减后得出毫伏值对于热电偶的热电势,应注意如下几个问题:

1、热电偶的热电势是热电偶工作端的两端温度函数的差,而不是热电偶冷端与工作端,两端温度差的函数。

2、热电偶所产生的热电势的大小,当热电偶的材料是均匀时,与热电偶的长度和直径无关,只与热电偶材料的成份和两端的温差有关。

3、当密炼机专用热电偶,的两个热电偶丝材料成份确定后,热电偶热电势的大小,只与热电偶的温度差有关;若热电偶冷端的温度保持一定,这进热电偶的热电势仅是工作端温度的单值函数。将两种不同材料的导体或半导体A和B焊接起来,构成一个闭合回路,如图所示。当导体A和B的两个执着点1和2之间存在温差时,两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。热电偶就是利用这一效应来工作的。

订货需知:

1. 注明热电偶型号、分度号、使用温度范围。

2. 热电偶保护管直径、长度、材质等。

3. 有紧固件、法兰装置的,需要提供先关尺寸。
