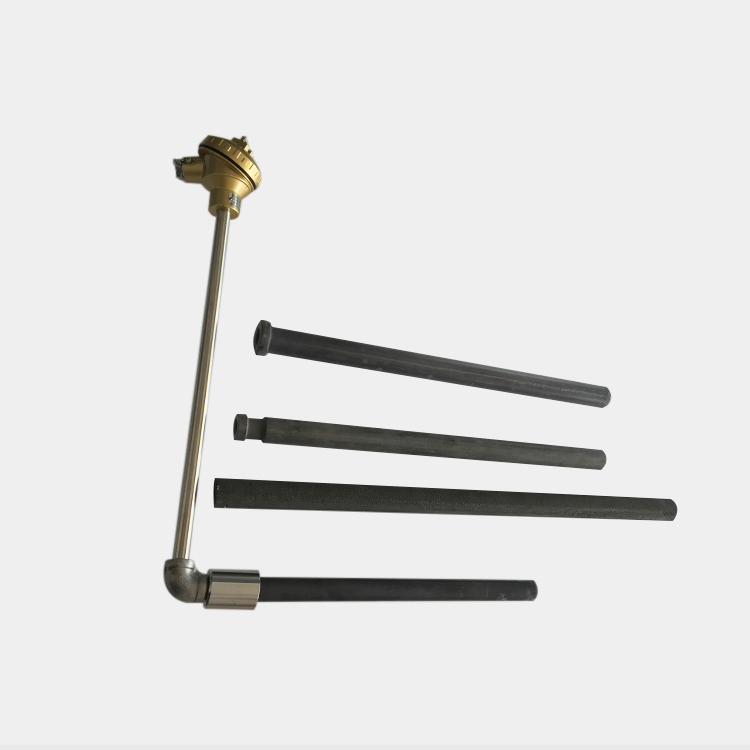

石墨保护管防腐热电偶
一、概述
石墨套管超强腐蚀热电偶根据现场转化器介质中含有氯离子，易与碳发生反应的特性，采用进口超低碳316L套管，显著提高了抗晶间腐蚀性能，延长了使用寿命。产品结构采用活络抽芯式结构，用户在不停车的情况下即可以检修更换热电偶，避免了因停车造成的损失。
热电偶石墨护套管主要用于保护测量铝液温度的热电偶感温棒，它使铝液与热电偶感温棒隔离，避免铝液腐蚀热电偶感温棒金属外壳，亦避免热电偶感温棒金属外壳污染铝液确保铝铸件的品质。
二、产品标准
分度号:E
测量范围:0-500（℃）
允差等级:1
热响应时间:30（s）
联接型式:多种可选择
外形尺寸:300*150（mm）
特 点 ：VG278型、VG290型热电偶石墨护套管具有传热快、抗热冲击强、耐用。
型号规格:VG278 Φ44*Φ25*457、VG290 Φ44*Φ25*585
三、型号及规格
|
产品型号 |
HYTC04-G48VCM |
||
|
分度号 |
E |
安装形式 |
固定法兰 |
|
测温元件 |
多支铠装热电偶 |
防爆等级 |
ExdIICT6 |
|
元件规格 |
Φ3 |
结构特点 |
套管为整体钻孔式 |
|
应用业绩 |
唐山氯碱有限公司、天津化工厂、沈阳化工厂 |
||
|
产品特点 |
石墨套管超强腐蚀热电偶根据现场转化器介质中含有氯离子，易与碳发生反应的特性，采用进口超低碳316L套管，显著提高了抗晶间腐蚀性能，延长了使用寿命。产品结构采用活络抽芯式结构，用户在不停车的情况下即可以检修更换热电偶，避免了因停车造成的损失。 |
||
四、使用方法
1.取适量高温胶与耐火泥调成糊状，灌入热电偶石墨护套管底部，然后将热电偶感温棒插入热电偶石墨护套管底部粘合固化。
2.确认粘合固化后,将其置于炉具上升温至150℃左右保温15分钟。
3.次使用,更好随冷炉一起逐渐升温,并在热电偶石墨护套管周围尽量放置些碎铝块或料头。
五、注意事项
1.使用中严禁铝锭或汤勺等工具对热电偶石墨护套管的机械性碰撞，以避免热电偶石墨护套管机械性碰撞损坏。
2. 严禁将装有热电偶石墨护套管的热电偶感温棒由常温状态突然放入铝液中，而应将其置于炉具上逐渐升温至接近铝液温度时再放入铝液中，以避免受到强热冲击而损坏。
订货需知：
1、注明热电偶型号、分度号、使用温度范围。
2、热电偶点数、热电偶保护管材质、直径、长度等。（保护管总长L=l 150，特殊插入深度及其保护管材质可按协议定货）
3、有紧固件、法兰装置的，需要提供先关尺寸。
