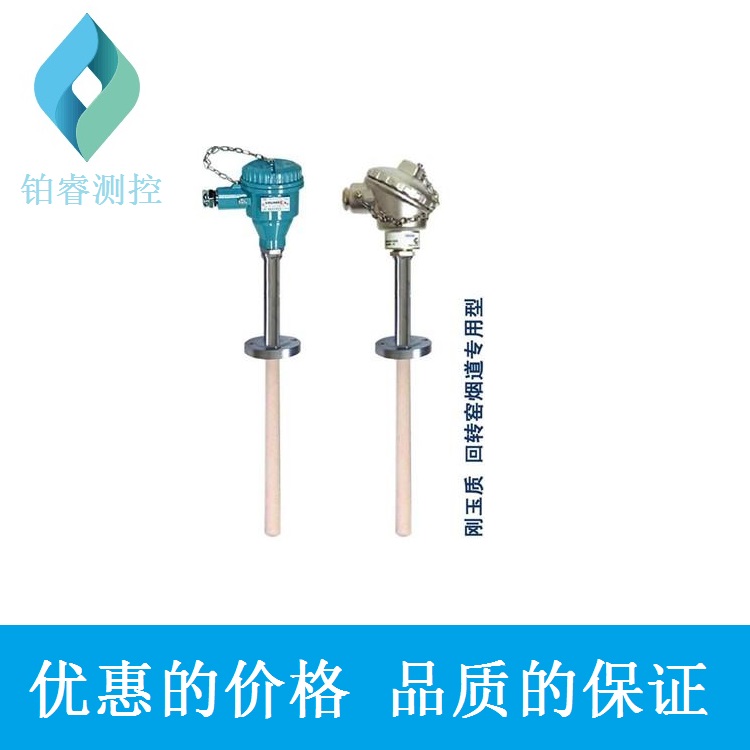

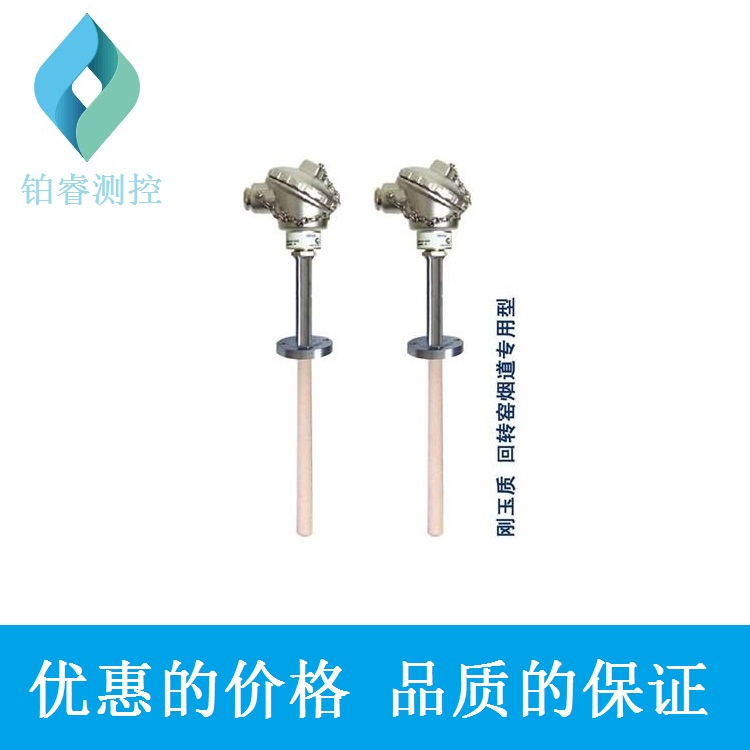

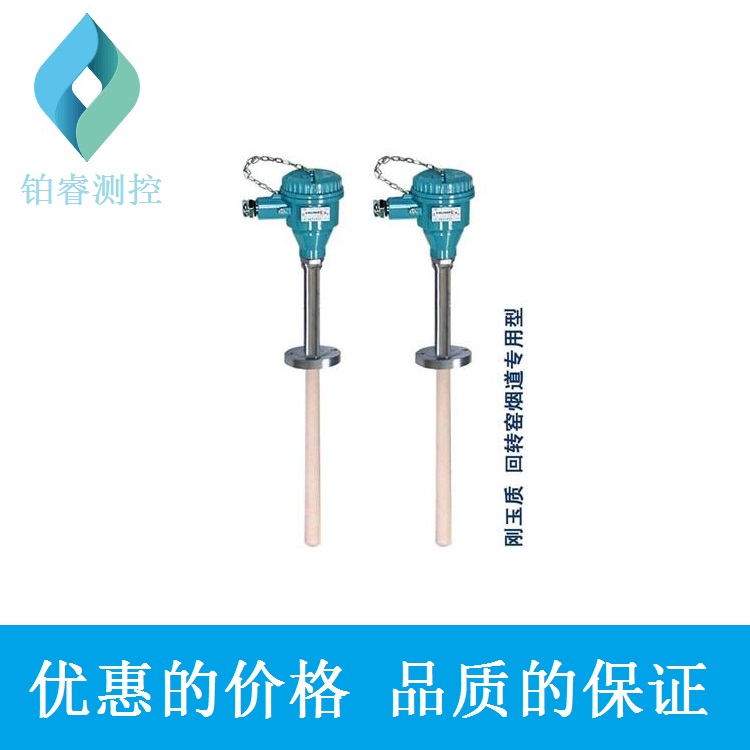

B型铂铑热电偶

一、概述

铂铑10-铂热电偶（S型热电偶）为贵金属热电偶。偶丝直径规定为0.5mm,允许偏差-0.015mm，其正极（SP）的名义化学成分为铂铑合金，其中含铑为10%，含铂为90%，负极（SN）为纯铂，故俗称单铂铑热电偶。该热电偶长期更高 使用温度为1300℃，短期更高 使用温度为1600℃。

S型热电偶在热电偶系列中具有准确度高，稳定性好，测温温区宽，使用寿命长等优点。它的物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。由于S型热电偶具有优良的综合性能，符合国际使用温标的S型热电偶，长期以来曾作为国际温标的内插仪器，“ITS-90”虽规定今后不再作为国际温标的内查仪器，但国际温度咨询委员会（CCT）认为S型热电偶仍可用于近似实现国际温标。

S型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。S型热电偶又叫单铂铑热电偶，它的分度号是S分度号，主要测量0~1600℃的介质的温度，是贵金属热电偶的一个范畴。正常使用在焦化厂、钢厂等高温使用的场合。

S型热电偶在正常长期使用温度为800~1300℃左右时测量的精度更高 ，而在800℃以内的测温准确度不高，而长期使用温度在1300℃以上就很容易损坏热电偶，因此选择正确分度号的热电偶是保证温度测量准确度的重要因素。

二、主要技术参数

电气出口：M20x1.5,NPT1/2

精度等级：I 、 II

防护等级：IP65

偶丝直径：Φ0.5

公称压力：常压

产品执行标准：IEC584、IEC751、JB/T5582-1991

三、型号及规格

订货需知：

1.   注明热电偶型号、分度号、使用温度范围。

2.   热电偶点数、热电偶保护管材质、直径、长度等。

3.   有紧固件、法兰装置的，需要提供先关尺寸。
