产品概述
WR系列普通型、隔爆型铠装式热电阻/热电偶具有细长、容易弯曲、热响应时间快，耐振动、耐温、抗压和坚固耐用等优点。它可用作直接测量，也可以作为装配式热电偶、热电阻的内芯元件，以取代传统装配式。尤其适宜安装在管道狭窄、弯曲和要求快速反应，和特殊测温场合。铠装铂热电阻可用于测量-200～+500℃范围内温度。产品适用在dIIBT4和dIICT5温度组别区间内具有爆炸性气体的场所内使用。符合IEC60079标准，GB3836标准。
结构原理
热电阻是利用物质在温度变化时本身电阻也随着发生变化的特性来测量温度的。热电阻的受热部分(感温元件) 是用细金属丝均匀地双绕在绝缘材料制成的骨架上，当被测介体中有温度梯度存在时,所测的温度是感温元件所在范围介质中的平均温度。
热电偶的工作原理是将两种不同成份的导体或半导体两端经焊接，构成一个闭合回路。由于两种不同金属所携带的电子数不同，当两个导体的热端与冷端点之间存在温差时，就会发生高电位向低电位放电现象，因而在回路中形成电流,温度差越大，电流越大，这种现象称为热电效应，也叫塞贝克效应。热电偶就是利用这一效应来工作的。直接测温端叫测量结点(或称热端) ，接线端叫参考节点(或称冷端)。
产品选型
|
WR/WZ |
热电阻/热电偶/温度变送器 |
注册型号 |
||||||||||||||||||||||||||||
|
Z |
热电阻（RTD） |
传感器类型 |
||||||||||||||||||||||||||||
|
R |
热电偶（TC） |
|||||||||||||||||||||||||||||
|
P |
铂热电阻：Pt100 Pt-RTD 适用范围：-200℃～+500℃ 精度等级、允差（℃）：A级±（0.15+0.002|t|） B级±（0.15+0.002|t|） |
分度号、适用范围、精度等级、允差 |
||||||||||||||||||||||||||||
|
C |
铜热电阻：Cu50 Cu-RTD 适用范围：-50℃～+150℃ 精度等级、允差（℃）：±（0.30+0.005|t|） |
|||||||||||||||||||||||||||||
|
S |
铂铑10-铂热电偶 PT10%RH-Pt 适用范围：0～1100℃ 精度等级、允差Δt（℃）：Ⅰ级±（±1.0℃）Ⅱ级±（±1.5℃） |
|||||||||||||||||||||||||||||
|
B |
铂铑30-铂铑6热电偶 Pt30%Rh-Pt6%Rh 适用范围：0～1600℃ 精度等级、允差Δt（℃）：Ⅰ级±（±1.0℃）Ⅱ级±（±1.5℃） |
|||||||||||||||||||||||||||||
|
E |
镍镉-铜镍热电偶 NiCr-CuNi 适用范围：0～600℃ 精度等级、允差Δt（℃）：Ⅰ级±（±1.5℃）Ⅱ级±（±2.5℃） |
|||||||||||||||||||||||||||||
|
N |
镍镉-镍硅热电偶 NiCr-NiAi 适用范围：0～800℃ 精度等级、允差Δt（℃）：Ⅰ级±（±1.5℃）Ⅱ级±（±2.5℃） |
|||||||||||||||||||||||||||||
|
R |
铂铑13-铂热电偶 Pt13%Rh-Pt 适用范围：0～1200℃ 精度等级、允差Δt（℃）：Ⅰ级±（±1.0℃）Ⅱ级±（±1.5℃） |
|||||||||||||||||||||||||||||
|
J |
铁-铜镍热电偶 Fe-CuNi 适用范围：0～500℃ 精度等级、允差Δt（℃）：Ⅰ级±（±1.0℃）Ⅱ级±（±2.5℃） |
|||||||||||||||||||||||||||||
|
T |
铜-铜镍热电偶 Cu-CuNi 适用范围：-400～300℃ 精度等级、允差Δt（℃）：Ⅰ级±（±0.5℃）Ⅱ级±（±1.0℃） |
|||||||||||||||||||||||||||||
|
K |
铠装型热电阻或热电偶，无变送输出 |
一体化、分体式温度变送器 |
||||||||||||||||||||||||||||
|
A |
带普通一体化变送模块、输出两线制4～20mA DC |
|||||||||||||||||||||||||||||
|
B |
带一体化智能温度变送模块、隔离型，两线制4～20mA DC HART |
|||||||||||||||||||||||||||||
|
C |
一体化形式，A型+现场LED数字显示 |
|||||||||||||||||||||||||||||
|
D |
一体化形式，B型+现场LED数字显示 |
|||||||||||||||||||||||||||||
|
E |
分体安装型，现场LED数显，两线制4～20mA DC |
|||||||||||||||||||||||||||||
|
F |
分体安装型，现场LED数显，两线制隔离输出4～20mA DC HART |
|||||||||||||||||||||||||||||
|
1 |
单只元件 |
2 |
双支元件 |
3 |
叁支元件 |
N |
N支元件 |
感温元件支数 |
||||||||||||||||||||||
|
1 |
常压，或≤0.2Mpa |
5 |
PN11Mpa；Class 600LB ANSI |
压力等级 |
||||||||||||||||||||||||||
|
2 |
PN2.5Mpa；Class 150LB ANSI |
6 |
PN15Mpa；Class 900LB ANSI |
|||||||||||||||||||||||||||
|
3 |
PN5.0Mpa；Class 300LB ANSI |
7 |
PN26Mpa；Class 1500LB ANSI |
|||||||||||||||||||||||||||
|
4 |
PN6.4Mpa；Class 400LB ANSI |
8 |
PN32Mpa；Class 2500LB ANSI |
|||||||||||||||||||||||||||
|
01 |
简易式铠装芯（带磁接线板和弹簧） |
14 |
卡箍式管壁测量专用型（带导热块） |
产品类型 |
||||||||||||||||||||||||||
|
02 |
无固定装置型（Φ12或Φ保护管） |
15 |
热套式热电偶铠装式延长型 |
|||||||||||||||||||||||||||
|
03 |
固定螺栓型 保护管（Φ12、Φ16） |
16 |
固定螺栓锥形护管铠装元件延长型 |
|||||||||||||||||||||||||||
|
04 |

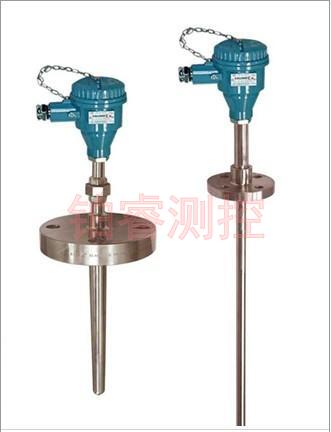

活动法兰型 |
17 |
高耐磨型（两节式） |
|||||||||||||||||||||||||||
|
05 |
固定法兰型 |
18 |
高耐磨型（单节式） |
|||||||||||||||||||||||||||
|
06 |

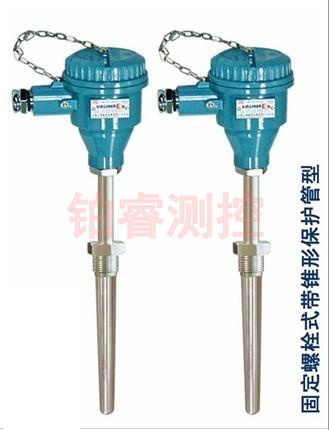

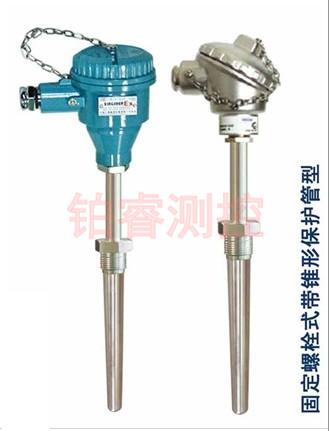

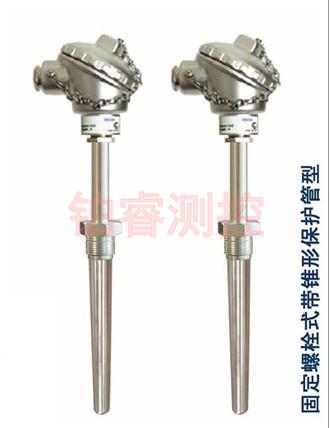

固定螺栓式带锥形保护管型 |
19 |
高温、高耐磨保护管型热电偶 |
|||||||||||||||||||||||||||
|
07 |
直行管接头型（两节式） |
20 |
高温盐浴炉专用热电偶 |
|||||||||||||||||||||||||||
|
08 |
活络管接头型（两节式） |
21 |
水泥回转窑用耐磨高温型热电偶 |
|||||||||||||||||||||||||||
|
09 |
固定螺纹型（两节式） |
22 |
回转窑烟道专用型高铝质、刚玉质 |
|||||||||||||||||||||||||||
|
10 |
热套式深盲孔保护管型（两节式） |
23 |
耐腐蚀（PTFE）型热电偶、热电阻 |
|||||||||||||||||||||||||||
|
11 |
焊接式锥形盲孔保护管型（两节） |
24 |
带切断阀耐磨型热电偶热电阻 |
|||||||||||||||||||||||||||
|
12 |
烟道、风道用大直径保护管型 |
25 |
多点式铠装热电阻热电偶，可10点 |
|||||||||||||||||||||||||||
|
13 |
煤粉仓用耐腐型（低温合金耐腐） |
26 |
3A卫生标准、食品专用型热电偶 |
|||||||||||||||||||||||||||
|
A |
M27×2 |
E |
G1“ |
I |
M18×1.5 |
M |
DN40(11/2“) 法兰 |
工艺过程连接 |
||||||||||||||||||||||
|
B |
M20×1.5 |
F |
1/2“NPT |
J |
DN15(1/2")法兰 |
P |
DN50(2“) 法兰 |
|||||||||||||||||||||||
|
C |
G1/2“ |
G |
3/4“NPT |
K |
DN20(3/4")法兰 |
Q |
DN80(3“) 法兰 |
|||||||||||||||||||||||
|
D |
G3/4“ |
H |
1“ NPT |
L |
DN25(1"）法兰 |
N |
用户指定 |
|||||||||||||||||||||||
|
B |
304 |
S9 |
321 |
Ni |
Ni9990 |
F46 |
FEP |
保护管材质 |
||||||||||||||||||||||
|
C |
304L |
NB |
347 |
Ti |
TA(1-3) |
A8 |
高铅质 |
|||||||||||||||||||||||
|
D |
310S |
N6 |
Inconel600 |
G3 |
GH3030 |
A9 |
刚玉质Al2O3 |
|||||||||||||||||||||||
|
E |
316 |
HB |
Hastelloy B |
G9 |
CH3039 |
SN |
氮化硅Si3N4 |
|||||||||||||||||||||||
|
F |
316L |
HC |
Hastelloy C |
SO |
石英SiO2 |
SC |
碳化硅SiC |
|||||||||||||||||||||||
|
MT |
316Ti |
5M |
Monel k500 |
F4 |
PTFE |
MS |
二硅化钼MoSi |
|||||||||||||||||||||||
|
W |
其它特殊材质 |
|||||||||||||||||||||||||||||
|
O |
普通防水型 |
D |
隔爆型 ExdIICT1～T6 |
安全等级 |
||||||||||||||||||||||||||
|
100 |
250 |
400 |
600 |
900 |
1500 |
3000 |
标称长度mm （不再标称长度内，可填实需长度） |
|||||||||||||||||||||||
|
150 |
300 |
500 |
750 |
1000 |
2000 |
3500 |
||||||||||||||||||||||||
|
200 |
350 |
550 |
800 |
1200 |
2500 |
需要长度mm |
||||||||||||||||||||||||
|
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
|||||||||||||||||||||
|
WR |
S |
A |
1 |
1 |
18 |
A |
B |
O |
1200 |
选型举例 |
||||||||||||||||||||
|
WR热电阻变送器；铂铑10-铂热电偶，PT10%RH-Pt，适用范围为0～1100℃，精度等级、允差Δt（℃）：Ⅰ级±（±1.0℃）Ⅱ级±（±1.5℃）；带普通一体化变送模块、输出两线制4～20mA DC；单支感温元件；压力等级为常压或≤0.2Mpa；高耐磨型（单节式）；工艺过程连接为M27×2；保护管材质为304；普通防水型；标称长度为1200mm |
||||||||||||||||||||||||||||||
